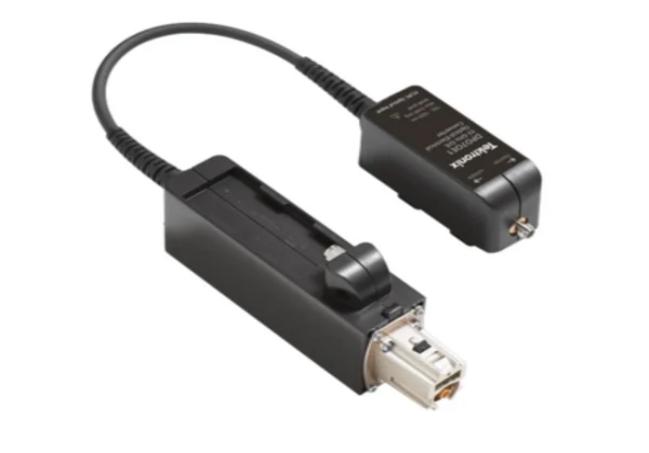

帶 DPO70000 實時示波器的 DPO7OE 係列光探頭可提供高性能，和設計人員所需高級調試功能以幫助全麵排除最高速率達 56 GBaud 的 400G PAM4 信號的故障，並可縮短產品上市時間。這些探頭也可以用作帶有平坦響應濾波器的傳統 O/E，用於一般激光信號采集（其相應的最高帶寬達 33 GHz 或 59 GHz）。
除另行說明外，所有技術規格均（jun1）保證一致，除另外說明外，所有技術規格均適用於所有型號。1
1除另行指明外，所有光指標均在 1310nm 和 1550nm 波長上測試。另外對 DPO7OE1 在 850nm 波長上測試。
DPO7OE2：59 GHz
DPO7OE1：850 nm、1310 nm、1550 nm（校準後）3
DPO7OE2：1200 nm ~ 1650 nm
DPO7OE2：1310 nm、1550 nm (校準後)3
1310 nm、1550 nm（校準後）3
DPO7OE1: 1260 nm ~ 1650 nm
DPO7OE2: 1200 nm ~ 1650 nm
輸入光纖纖芯直徑（最大值）
示波器接口
1與 DSP 配合使用。
2濾波器為標準光基準接收機，對 DPO7OE1 的電帶寬 < 22 GHz，對 DPO7OE2 的電帶寬為 29.5 GHz。
3在運行用戶校準程序後，DPO7OE 係列在自定義波長上支持校準後的幅度響應。
DPO7OE2：7.5 ps，典型值
DPO7OE2：2 mW，典型值
DPO7OE2：4 mW，典型值
DPO7OE2：>27 dB，典型值
± (12 µW ± 4% * | 垂直偏置 |)，850 nm（僅限 DPO7OE1）
DPO70E1（1310 nm 和 1550 nm 輸入）：最大值 ±0.3 dB
DPO70E2（1310 nm 和 1550 nm 輸入）：最大值 ±0.2 dB
850 nm
| 濾波器 | TekConnect | ATI | ||
|---|---|---|---|---|
| 典型值 (µW) | 最大值 (µW) | 典型值 (µW) | 最大值 (µW) | |
| 未經濾波的 O/E 響應 | 13.51 | 17.62 | 17.92 | 19.40 |
| 平坦到最大值 | 20.05 | 27.90 | 35.66 | 38.40 |
| 用戶 12.6 GHz（針對 16.8 GBd NRZ） | 12.09 | 15.64 | 11.61 | 16.35 |
| 用戶 21.0375 GHz（針對 28.05 GBd NRZ） | 12.94 | 18.40 | 13.66 | 19.30 |
1310 nm
| 濾波器 | TekConnect | ATI | ||
|---|---|---|---|---|
| 典型值 (µW) | 最大值 (µW) | 典型值 (µW) | 最大值 (µW) | |
| 未經濾波的 O/E 響應 | 11.8 | 13.8 | 16.8 | 18.8 |
| 平坦到最大值 | 11.8 | 13.8 | 16.8 | 18.8 |
| 用戶 12.6 GHz（針對 16.8 GBd NRZ） | 8.3 | 10.3 | 8.3 | 10.3 |
| 用戶 29.5 GHz | 不適用 | 不適用 | 12.5 | 15.3 |
1在 ATI 通道上從平坦到最大濾波器。
10 °C ~ +40 °C
-22 °C ~ +60 °C
