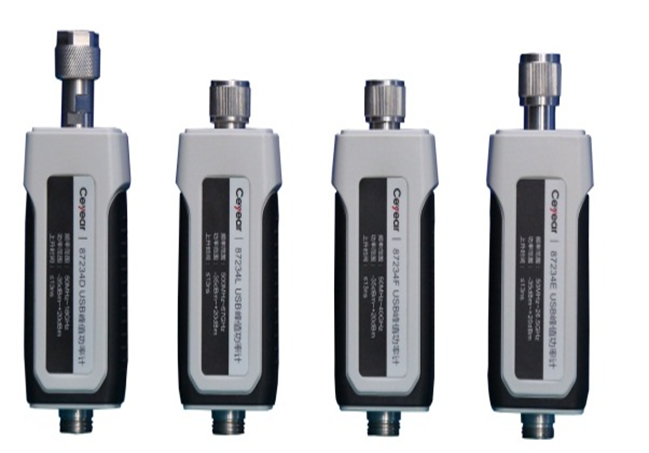

Ceyear 中電科思儀 87234係列USB峰值/平均（jun1）功率計

87234係列頻率範圍覆蓋50MHz～67GHz，可以完成絕大多數同軸頻段產品開發、生產、安裝和維護中的峰值功率測量。

87234係列具有低至-45dBm的平均功率測量和-35dBm的脈衝包絡測量，功率測量準確度可達0.2dB。支持僅平均模式下的外部觸發，通過調整孔徑大小和觸發延遲，用戶可以選擇測量波形的任一部分。該功能不需要跡線顯示，即可提供低至-45dBm的脈衝功率測量。

CCDF定義為信號有多少時間處於或高於一個給定的功率電平。比如，功率放大器等元器件的設計師會比較功率放大器輸入和輸出信號的CCDF曲線，設計良好的組件會產生相互重疊的曲線。如果放大器對信號進行壓縮，那麽在放大器的輸出端，信號的峰均比將會降低，設計師就需要改善放大器的線性度來處理高峰值功率。

87234係列具有最大30MHz的視頻帶寬和13ns的上升/下降時間，可以測量脈寬50ns的脈衝信號。

87234係列通過內部開關電路，可以在連接到被測設備時對USB峰值/平均功率計進行校零。因此加快了測量速度，減少了連接器的磨損，降低了測量不確定度。

87234係列具有內置觸發輸入功能，可通過標配電纜將來自信號源或待測設備的外部觸發信號連接到USB峰值/平均功率計，從而能夠精確的觸發接近信號噪聲下限的小信號。

自動測量功能可以幫助用戶在脈衝調製信號測量時一鍵獲取測量結果。自動測量功能測量參數包括16種脈衝功率和時間參數。

功率參數：峰值功率、最小功率、平均功率、頂部功率、底部功率、峰均比、過衝、脈衝頂降。

時間參數：脈衝寬度、脈衝周期、脈衝頻率、邊沿延時、上升時間、下降時間、占空比、關閉時間。

87234係列在緩衝模式下測量速度可達每秒50000次讀數。

利用預置功能，可以直接調用對GSM900、EDGE，NADC、iDEN、Bluetooth、CDMAOne，、CDMA2000等23種常見無線通信格式的測量設置，減少用戶設置時間。

該方式是一種非常高效的測量模式，可以根據測試需求自定義測量序列，測量結果被實時緩存，完成整個測量序列後可讀取全部測量結果。

該模式通常用於功率掃描測量；步進掃頻測量；基於通信信號時隙和幀結構的列表測量等場景。

該測量模式通過硬件握手的方式和被測設備建立連接，保證87234係列可以快速地執行自定義序列的每一次測量，在測量點數急劇增加時，可以大大縮短測量時間，提高測量效率。

87234係列是全功能功率測量設備，不需要功率計主機或者外部供電，通過USB接口連接電腦就可以進行功率測量，因此適用於現場測試。配合功率測量軟麵板，可直觀的獲得各種顯示格式的測量結果和數據。
